பல்க்ஹெட் முட்கள் பொருத்துதல்

செஞ்சி உயர்தர பல்க்ஹெட் முள்வேலி பொருத்துதல்களை அறிமுகப்படுத்துகிறது, குறிப்பாக நம்பகமான சீல் வழங்கும் போது உபகரணங்கள் பேனல்கள் மூலம் குழாய்களை திசைதிருப்ப வடிவமைக்கப்பட்டுள்ளது. பித்தளை, SUS304 மற்றும் SUS316L துருப்பிடிக்காத எஃகு ஆகியவற்றால் செய்யப்பட்ட இந்த பொருத்துதல்கள் வலுவான அரிப்பு எதிர்ப்பை வழங்குகின்றன மற்றும் பரந்த அளவிலான வேலை நிலைமைகளுக்கு ஏற்றது.

தயாரிப்பு அமைப்பு

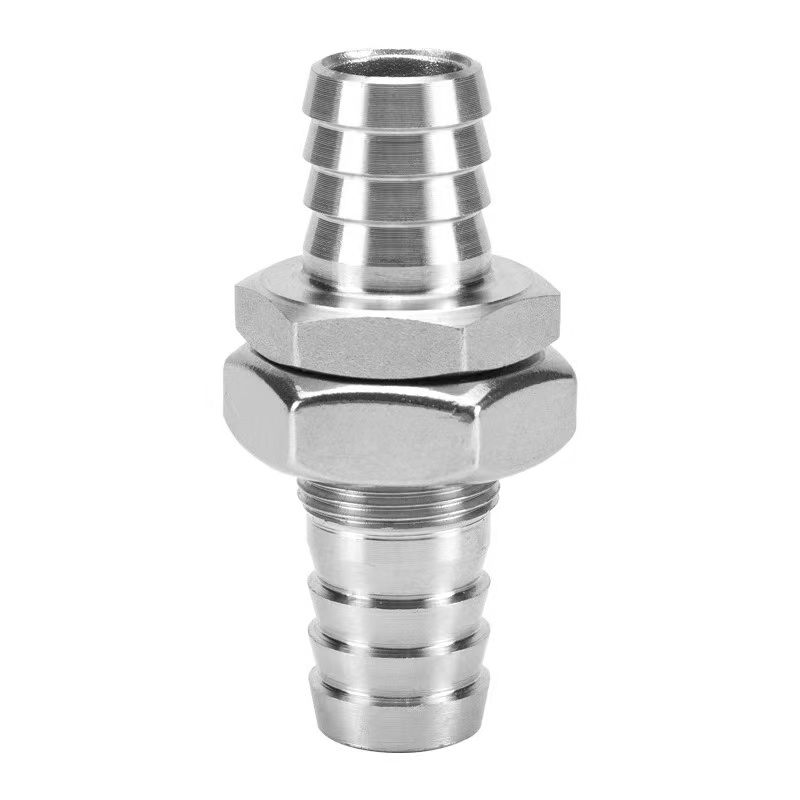

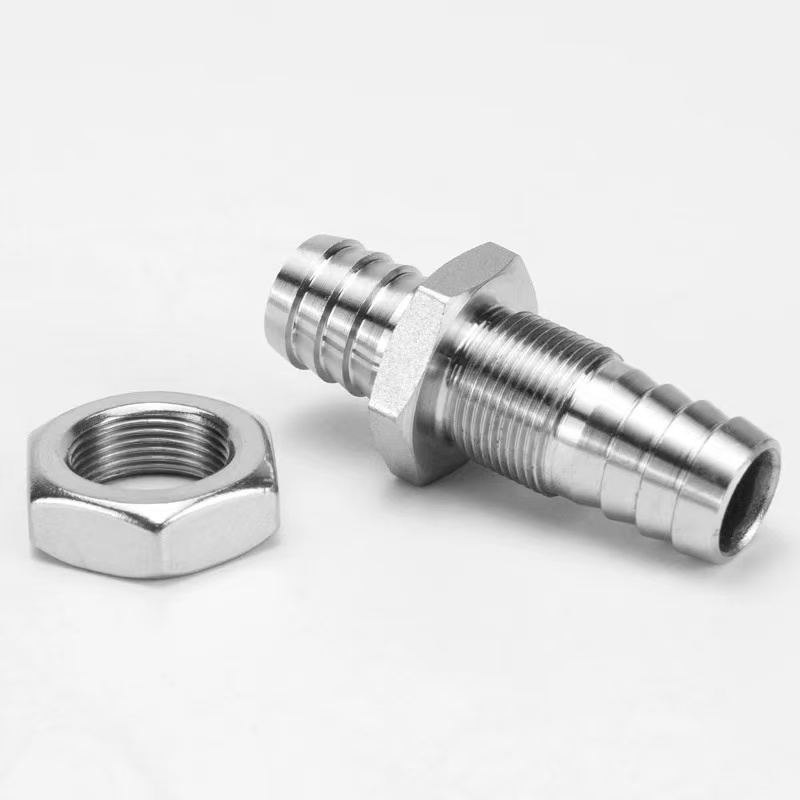

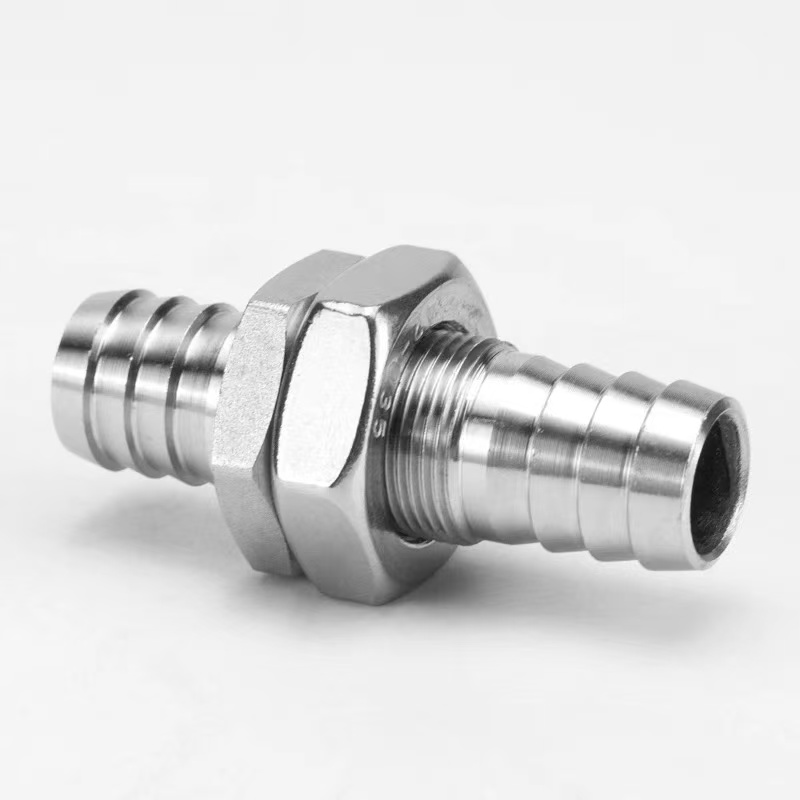

பல்க்ஹெட் முள்வேலி பொருத்துதலின் கட்டமைப்பில் மொத்த தலை நூல்கள், ஒரு பூட்டுதல் நட்டு மற்றும் முள்வேலி குழாய் இணைப்புகள் ஆகியவை அடங்கும். நிறுவலின் போது, ​​ஒரு குழு துளை மட்டுமே தேவைப்படுகிறது; நட்டு இறுக்குவது சரிசெய்தல் மற்றும் சீல் செய்யும் செயல்முறையை நிறைவு செய்கிறது.

முள்வேலி முனையில் ஒரு ஸ்லிப் பள்ளம் எதிர்ப்பு வடிவமைப்பு உள்ளது, இது ஒரு ஹோஸ் கிளாம்புடன் பயன்படுத்தும் போது பாதுகாப்பான இணைப்பை உறுதி செய்கிறது. இந்த பொருத்துதல்கள் கட்டுப்பாட்டு அலமாரிகள், நீர் சுத்திகரிப்பு உபகரணங்கள், மருத்துவ கருவிகள் மற்றும் பிற தொடர்புடைய துறைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

தயாரிப்பு விவரக்குறிப்புகள்

கட்டமைப்பு நன்மைகள்

பல்க்ஹெட் முட்கள் பொருத்துதல் என்பது குழாய் பொருத்துதல் ஆகும். அதன் முக்கிய அமைப்பில் ஒரு பல்க்ஹெட் நூல் பிரிவு, ஒரு பூட்டுதல் நட்டு, ஒரு சீல் கேஸ்கெட் மற்றும் ஒரு முள் குழாய் இணைப்பு ஆகியவை அடங்கும். நிறுவலின் போது, ​​பேனலில் தொடர்புடைய விட்டம் கொண்ட துளை மட்டுமே செய்யப்பட வேண்டும். பொருத்துதலின் நூல் பகுதி துளை வழியாக அனுப்பப்படுகிறது, மேலும் நிர்ணயம் மற்றும் சீல் செயல்முறையை முடிக்க எதிர் பக்கத்தில் இருந்து நட்டு இறுக்கப்படுகிறது.

1. பல்க்ஹெட் ஃபிக்சிங் அமைப்பு:நூல் பகுதி நீளம் பொதுவான பேனல் தடிமன்களுக்கு ஏற்றது. பூட்டுதல் நட்டு இறுக்கப்பட்டவுடன், அது பேனலுடன் ஒரு திடமான நிர்ணயத்தை உருவாக்குகிறது, வெளிப்புற இழுக்கும் சக்திகளின் கீழ் கூட பொருத்துதல் பாதுகாப்பாக இருப்பதை உறுதி செய்கிறது.

2. முள் குழாய் இணைப்பு:பேனலின் ஒன்று அல்லது இருபுறமும் குழாயைச் செருகுவதற்கும், ஒரு குழாய் கிளாம்ப் மூலம் சீல் செய்யப்பட்ட இணைப்பை உருவாக்குவதற்கும் முட்கள் கொண்ட குறுகலான பற்களைக் கொண்டுள்ளது. முள்ளெலும்பு முனையானது இரட்டை ஆண்டி-ஸ்லிப் பள்ளம் வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது சாதாரண பொருத்துதல்களை விட கணிசமாக அதிக இழுப்பு எதிர்ப்பை வழங்குகிறது.

3. சீல் அமைப்பு:பேனலின் இருபுறமும் ரப்பர் கேஸ்கட்கள் அல்லது ஓ-மோதிரங்கள் வழங்கப்படுகின்றன. நட்டு இறுக்கப்படும் போது, ​​சீலிங் கேஸ்கெட் சுருக்கப்பட்டு, பேனல் திறப்பில் நீர்ப்புகா மற்றும் தூசி-இறுக்கமான சீல் அடைகிறது, பாதுகாப்பு மதிப்பீடு IP65 அல்லது அதற்கும் அதிகமாக இருக்கும்.

நிறுவல் முறை

ஷென்சியின் நீடித்த பல்க்ஹெட் முள்வேலி பொருத்துதல்கள் நிறுவ எளிதானது. பாதுகாப்பான மற்றும் சீல் செய்யப்பட்ட இணைப்பை ஆறு படிகளில் அடையலாம்:

படி 1: பேனல் துளை தயாரித்தல்

நூல் பிரிவின் வெளிப்புற விட்டம் அடிப்படையில் பேனலில் தொடர்புடைய சுற்று துளை செய்யுங்கள். சீல் கேஸ்கெட்டை சேதப்படுத்தாமல் இருக்க, துளையின் விளிம்பு மென்மையாகவும் பர்ர் இல்லாததாகவும் இருப்பதை உறுதிசெய்யவும்.

படி 2: சீலிங் கேஸ்கெட்டை நிறுவவும்

சேர்க்கப்பட்ட EPDM சீல் கேஸ்கெட்டை த்ரெட் பிரிவில் ஸ்லைடு செய்து, பொருத்தும் தளத்திற்கு எதிராக அழுத்தவும். பேனலின் இருபுறமும் சீல் தேவைப்பட்டால், ஒவ்வொரு பக்கத்திலும் ஒரு கேஸ்கெட்டை வைக்கவும்.

படி 3: பேனல் மூலம் செருகவும்

பேனலின் ஒரு பக்கத்திலிருந்து துளைக்குள் நூல் பகுதியைச் செருகவும், இடையில் உள்ள சீல் கேஸ்கெட்டுடன் பேனலைப் பொருத்தும் அடித்தளம் தொடர்பு கொள்கிறது என்பதை உறுதிப்படுத்தவும்.

படி 4: பூட்டுதல் நட்டை இறுக்கவும்

பேனலின் எதிர் பக்கத்திலிருந்து நூல் பிரிவில் பூட்டுதல் நட்டு திருகவும், படிப்படியாக அதை ஒரு குறடு மூலம் இறுக்கவும். பரிந்துரைக்கப்படும் முறுக்கு: பித்தளை பொருட்களுக்கு 5–8 N·m மற்றும் துருப்பிடிக்காத எஃகுக்கு 8–12 N·m. இறுக்கும் போது பொருத்தப்பட்ட உடலை நிலையாக வைத்திருங்கள்.

படி 5: குழாய் இணைக்கவும்

பார்ப் வெளிப்புற விட்டம் குழாய் உள் விட்டத்தை விட 0.5-1 மிமீ பெரியதாக இருக்கும் விவரக்குறிப்பைத் தேர்ந்தெடுக்கவும். குழாயை செங்குத்தாக முள் முனையில் அது அடித்தளத்தை அடையும் வரை செருகவும். உயர் அழுத்த பயன்பாடுகளுக்கு, துருப்பிடிக்காத எஃகு குழாய் கவ்வியைப் பயன்படுத்தவும் மற்றும் இரண்டாவது மற்றும் மூன்றாவது கம்பிகளுக்கு இடையில் அதைக் கட்டவும்.

படி 6: சீல் ஒருமைப்பாடு சோதனை

1.5 மடங்கு வேலை அழுத்தத்தில் நிலையான அழுத்தம் சோதனை செய்யவும். மூன்று நிமிடங்களுக்கு கசிவு இல்லை என்றால், நிறுவல் தகுதியானது.
