எல்-வகை பகோடா நீர் குழாய் இணைப்பான்
சீனாவில் தயாரிக்கப்பட்ட ஷென்சி எல்-வகை பகோடா வாட்டர் பைப் கனெக்டர் என்பது பைப்லைன்களை திருப்பிவிடவும் நெகிழ்வான குழல்களை இணைக்கவும் வடிவமைக்கப்பட்ட ஒரு பொருத்தமாகும். இது சிறந்த அழுத்தம் எதிர்ப்பு, அரிப்பு எதிர்ப்பு, வலுவான சீல் திறன்கள் மற்றும் வசதியான நிறுவல் ஆகியவற்றைக் கொண்டுள்ளது. நாங்கள் L-வகை ஆண் த்ரெடட் பகோடா கனெக்டரை வழங்குகிறோம், இது ஒரு விரிவான விவரக்குறிப்புகள் மற்றும் நிலையான, உயர்தர செயல்திறனை வழங்குகிறது.
தயாரிப்பு வகைகள்
L-வகை பகோடா நீர் குழாய் இணைப்பிகளின் தொழில்முறை சீன உற்பத்தியாளர், ஷென்சி இரண்டு முதன்மை தயாரிப்பு வகைகளை வழங்குகிறது:

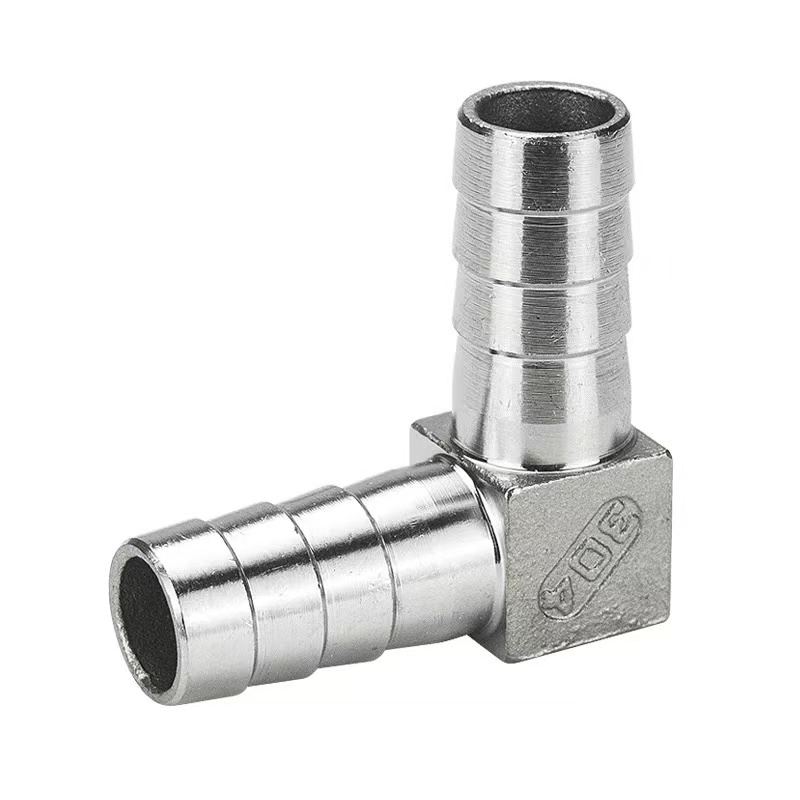

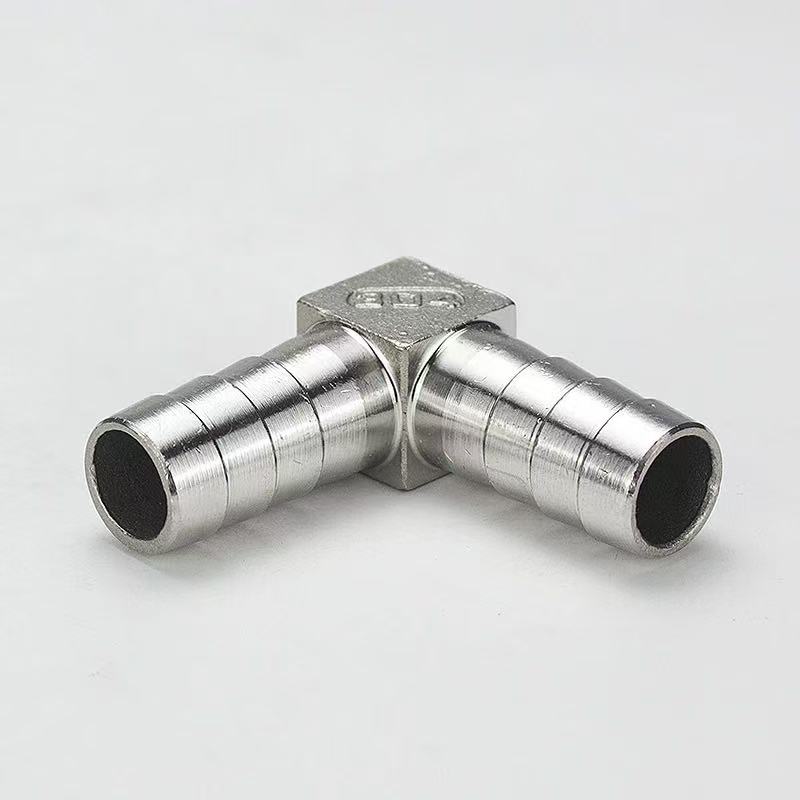

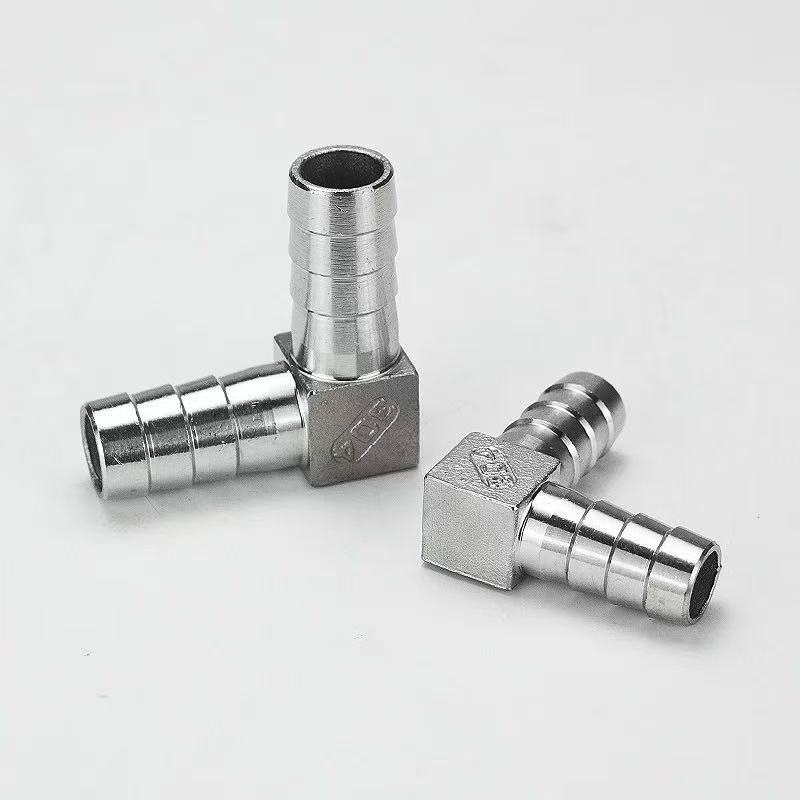

எல்-வகை பகோடா வாட்டர் பைப் கனெக்டர்: இரு முனைகளிலும் முள்வேலி பகோடா அமைப்பைக் கொண்டுள்ளது, இது இரண்டு நெகிழ்வான குழல்களுக்கு இடையே 90 டிகிரி திசை இணைப்பை உருவாக்க வடிவமைக்கப்பட்டுள்ளது.

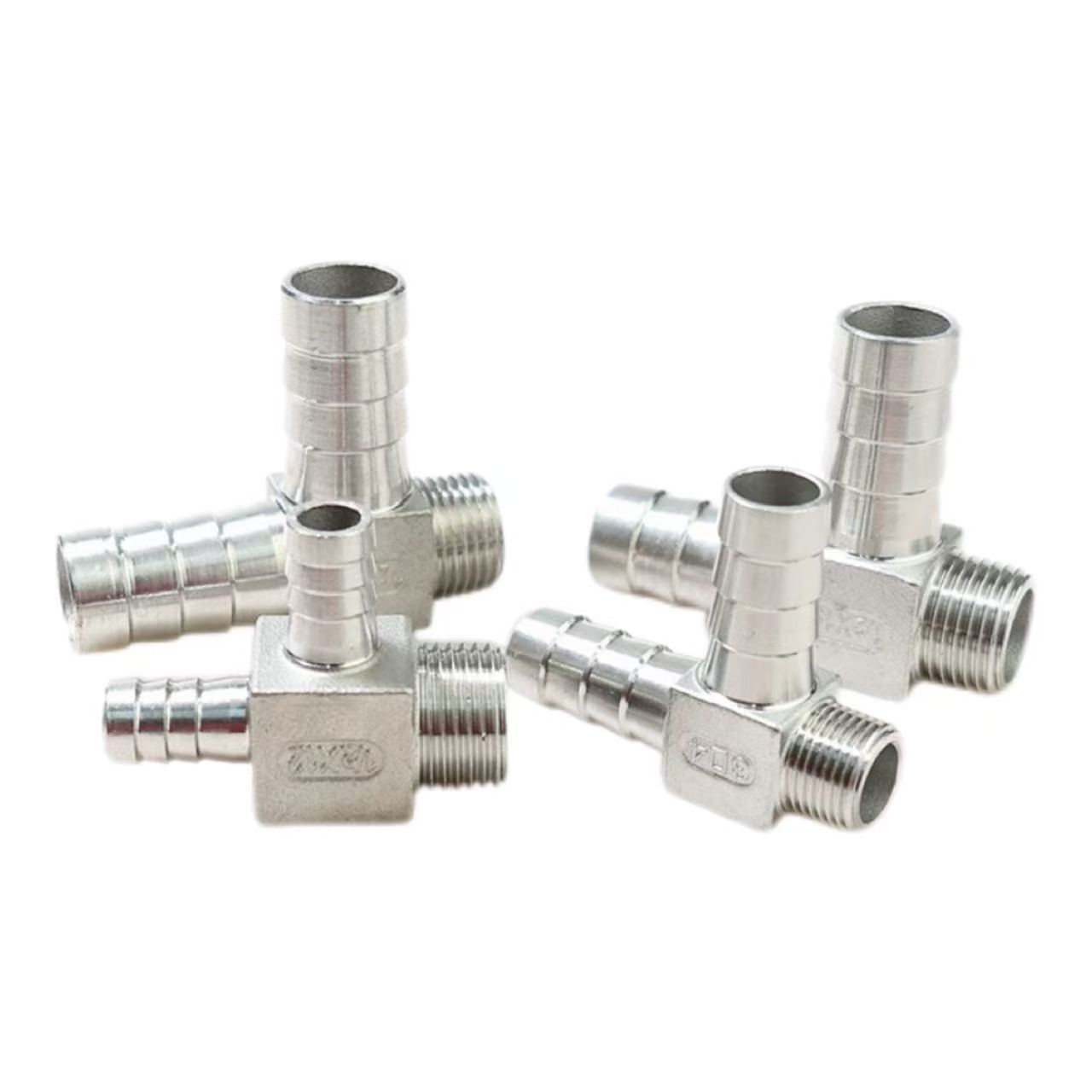

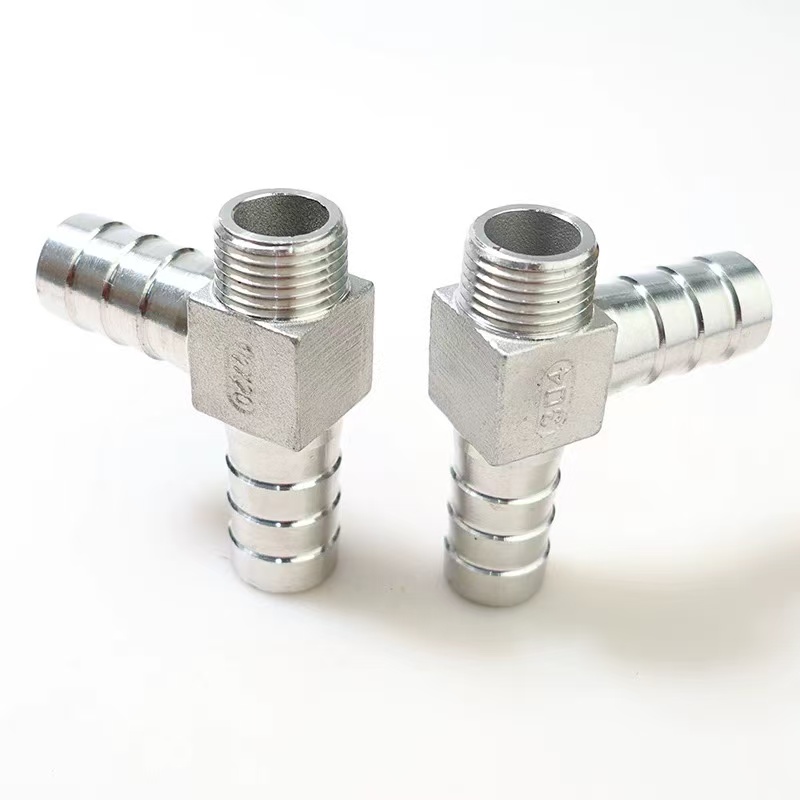

எல்-வகை ஆண் த்ரெடட் பகோடா இணைப்பான்: ஒரு முனையில் ஒரு நெகிழ்வான குழாய் இணைக்கும் ஒரு முள்வேலி பகோடா அமைப்பைக் கொண்டுள்ளது, அதே நேரத்தில் வெளிப்புற (ஆண்) இழைகளைக் கொண்டுள்ளது, இது ஒரு குழாய் மற்றும் ஒரு உள் (பெண்) த்ரெட் போர்ட்டுடன் கூடிய உபகரணங்களுக்கு இடையே 90-டிகிரி திசை இணைப்பை உருவாக்க வடிவமைக்கப்பட்டுள்ளது.
இரண்டு வகைகளும் 90 டிகிரி கோண வடிவமைப்பைக் கொண்டுள்ளன, மேலும் முள்வேலி பகோடா முனைகளுக்கு ஒரே மாதிரியான விவரக்குறிப்புகள் உள்ளன. அவை பொருட்களின் தேர்வுகளில் கிடைக்கின்றன: 304 துருப்பிடிக்காத எஃகு, 316L துருப்பிடிக்காத எஃகு அல்லது பித்தளை. முக்கிய வேறுபாடு இணைப்பு முறையில் உள்ளது: முந்தையது ஒரு நேரடி குழாய்-க்கு-குழாய் இணைப்பை எளிதாக்குகிறது, பிந்தையது ஒரு குழாய் மற்றும் ஒரு உபகரணத்திற்கு இடையில் ஒரு இடைநிலை இணைப்பை எளிதாக்குகிறது, இதன் மூலம் பல்வேறு நிறுவல் காட்சிகளுக்கு ஏற்றவாறு நெகிழ்வான தேர்வு விருப்பங்களை வழங்குகிறது.
எல்-டைப் பகோடா வாட்டர் பைப் கனெக்டருக்கும் எல்-டைப் ஆண் த்ரெட்டு பகோடா கனெக்டருக்கும் என்ன வித்தியாசம்?
முக்கிய வேறுபாடு: ஷென்சி எல்-வகை பகோடா நீர் குழாய் இணைப்பான் இரட்டை-பார்ப் இடைமுகத்தைக் கொண்டுள்ளது (இரு முனைகளும் முட்கள் கொண்ட பகோடா தலைகள், நெகிழ்வான குழல்களுடன் நேரடியாக இணைக்க வடிவமைக்கப்பட்டுள்ளது). எல்-வகை ஆண் த்ரெடட் பகோடா இணைப்பான் ஒரு முனையில் வெளிப்புற நூலையும் மறுபுறம் முள்வேலி பகோடாவையும் கொண்டுள்ளது, இது ஒரு நெகிழ்வான குழாய் அல்லது உள் இழைகளுடன் வால்வு உடலுடன் இணைக்க வடிவமைக்கப்பட்டுள்ளது. செஞ்சி’உயர் செயல்திறன் கொண்ட L-வகை பகோடா நீர் குழாய் இணைப்பிகள் பித்தளை அல்லது 304/316L துருப்பிடிக்காத எஃகு மூலம் போலியானவை; அவற்றின் 90-டிகிரி வலது கோண அமைப்பு பைப்லைன்களை திசைதிருப்புவதற்கு ஏற்றதாக உள்ளது. இரட்டை பார்ப் வடிவமைப்பு இறுக்கமான, பாதுகாப்பான பிடியை உறுதி செய்கிறது—குறிப்பாக குழாய் கவ்விகளுடன் ஜோடியாக இருக்கும் போது—பற்றின்மை மற்றும் கசிவு தடுக்க. இந்த பொருத்துதல்கள் அழுத்தம், அரிப்பு மற்றும் வயதானவர்களுக்கு சிறந்த எதிர்ப்பை வழங்குகின்றன. 316L துருப்பிடிக்காத எஃகு மாறுபாடு குறிப்பாக கடல் நீர் அல்லது இரசாயன செயலாக்கம் போன்ற மிகவும் அரிக்கும் சூழல்களுக்கு மிகவும் பொருத்தமானது. நிறுவ எளிதானது, இந்த பொருத்துதல்கள் பிளம்பிங், நியூமேடிக் அமைப்புகள் மற்றும் தொழில்துறை திரவ பயன்பாடுகளில் குறைந்த அழுத்த குழாய் இணைப்புகளுக்கு சிறந்தவை, விதிவிலக்கான நிலைத்தன்மை மற்றும் நீடித்துழைப்பை வழங்குகின்றன.
தயாரிப்பு விவரக்குறிப்புகள்
| தயாரிப்பு பெயர்: எல்-வகை பகோடா வாட்டர் பைப் கனெக்டர் | அளவுகள்: (1/8"–4") DN6–DN100 |
| பெயரளவு அழுத்தம்: PN16 | உடல் பொருள்: பித்தளை, SUS304, SUS316L |
| தரநிலைகள்: ANSI, BS, DIN, ISO, JIS | நூல்கள்: NPT, BSP, BSPT, DIN போன்றவை. |
| உள் உலோகப் பொருள்: பித்தளை, SUS304, SUS316L | நடுத்தர வெப்பநிலை: அதிக, குறைந்த, நடுத்தர, சுற்றுப்புற |
| செயல்பாட்டு முறை: கையேடு | முத்திரைகள்: ஈபிடிஎம் |
| இணைப்பு வகை: பகோடா / திரிக்கப்பட்ட | பொருத்தமானது: நீர், காற்று, எரிவாயு, எண்ணெய், திரவங்கள் போன்றவை. |
| பிறப்பிடம்: சீனா | மாதிரிகள்: மாதிரிகளை இலவசமாக உருவாக்கவும் |
நிறுவல் வழிமுறைகள்
ஷென்சி பிராண்ட் எல்-வகை பகோடா நீர் குழாய் இணைப்பான், தேசிய தரத்திற்கு தயாரிக்கப்பட்டது, நிறுவ எளிதானது. பின்வரும் படிகளைப் பின்பற்றுவது நம்பகமான இணைப்பை உறுதி செய்கிறது:
படி 1: குழாய் வெட்டுதல்
பகோடா பார்ப்களுக்கு எதிராக சரியான பொருத்தத்தை உறுதி செய்வதற்காக, கோண வெட்டுக்கள் அல்லது பர்ர்களைத் தவிர்த்து, குழாயின் முனையை சதுரமாகவும் தட்டையாகவும் வெட்ட சிறப்பு ஹோஸ் கட்டரைப் பயன்படுத்தவும். சடை அல்லது வலுவூட்டப்பட்ட குழல்களுக்கு, விளிம்புகளை மூடுவதற்கும், சிதைவதைத் தடுப்பதற்கும் சூடான வெட்டு முறையைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
படி 2: பகோடா எண்ட் இணைப்பு
குழாய் முகமானது பகோடா பொருத்துதலின் அடிப்பகுதியுடன் தொடர்பு கொள்ளும் வரை பகோடா முனையில் குழாய் செங்குத்தாக செருகவும். பகோடா பார்ப்ஸ் ஒரு படிநிலை வடிவமைப்பைக் கொண்டுள்ளது, இது குழாய் செருகப்பட்டவுடன் பல சீல் வளையங்களை உருவாக்குகிறது. உயர் அழுத்த பயன்பாடுகளுக்கு, துருப்பிடிக்காத ஸ்டீல் ஹோஸ் கிளாம்ப் அல்லது ஸ்பிரிங் கிளிப்பைப் பயன்படுத்தி இணைப்பைப் பாதுகாக்கவும்; கிளாம்ப் இரண்டாவது மற்றும் மூன்றாவது பகோடா பார்ப்களுக்கு இடையில் வைக்கப்பட வேண்டும்.
படி 3: திரிக்கப்பட்ட இறுதி இணைப்பு
அதன் விவரக்குறிப்புகளின் அடிப்படையில் திரிக்கப்பட்ட முடிவிற்கு பொருத்தமான சீல் முறையைத் தேர்ந்தெடுக்கவும்: ஜி-த்ரெட்களுக்கு (இணை குழாய் நூல்கள்) சீல் செய்வதற்கு ரப்பர் அல்லது செப்பு கேஸ்கெட் தேவைப்படுகிறது; NPT அல்லது R-த்ரெட்டுகள் (டேப்பர்டு பைப் த்ரெட்கள்) இறுக்குவதற்கு முன் PTFE த்ரெட் சீல் டேப்பை 3-5 டர்ன்கள் சுற்ற வேண்டும். இறுக்கும் போது, குழாய் இணைப்பு புள்ளிக்கு முறுக்கு பரவுவதைத் தடுக்க, பொருத்துதலின் அறுகோண உடலுக்கு குறடு பொருந்தும்.
படி 4: அழுத்தம் சோதனை
நிறுவல் முடிந்ததும், கணினியின் வேலை அழுத்தத்தை விட 1.5 மடங்கு நிலையான அழுத்த சோதனையைச் செய்யவும். 3 நிமிடங்களுக்கு இந்த அழுத்தத்தை பராமரித்த பிறகு எந்த கசிவும் காணப்படவில்லை என்றால், சட்டசபை பயன்படுத்த தயாராக உள்ளது. இந்தத் தொடரில் தொடர்புடைய எல்-வகை ஆண் த்ரெடட் பகோடா இணைப்பிற்கான நிறுவல் செயல்முறை ஒரே மாதிரியாக உள்ளது-இழை வகைகளில் மட்டுமே வேறுபடுகிறது-குறிப்பிட்ட இடைமுகத் தேவைகளின் அடிப்படையில் நெகிழ்வான தேர்வை அனுமதிக்கிறது.
பயன்பாட்டு புலங்கள்
1. நீர் சுத்திகரிப்பு உபகரணங்கள்
எல்-வகை பகோடா வாட்டர் பைப் கனெக்டர் நீர் சுத்திகரிப்பான்கள், நீர் மென்மையாக்கிகள் மற்றும் RO (ரிவர்ஸ் சவ்வூடுபரவல்) அமைப்புகளில் PE மற்றும் PU குழாய்களுக்கு இடையே 90-டிகிரி திசை இணைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. 316L துருப்பிடிக்காத எஃகு மூலம் தயாரிக்கப்படும் போது, அது உணவு தர சுகாதார தேவைகளை பூர்த்தி செய்கிறது. உபகரண இடைமுகம் உள் (பெண்) நூலைக் கொண்டிருக்கும் பயன்பாடுகளுக்கு அதே தொடரில் உள்ள ஒரு நிரப்பு L-வகை ஆண் திரிக்கப்பட்ட பகோடா இணைப்பான் கிடைக்கிறது.
2. நியூமேடிக் ஆட்டோமேஷன் சிஸ்டம்ஸ்
காற்று கம்ப்ரசர்கள், நியூமேடிக் வால்வு பன்மடங்குகள் மற்றும் தானியங்கு அசெம்பிளி லைன்களில் நியூமேடிக் டியூபிங் ரூட்டிங் செய்யப் பயன்படுகிறது. அதன் L-வடிவ அமைப்பு உள் உபகரண இடத்தைப் பாதுகாக்கிறது, அதே நேரத்தில் விரைவான-இணைப்பு கோலெட்டுகளுடன் இணக்கமானது விரைவான அசெம்பிளி, பிரித்தெடுத்தல் மற்றும் பராமரிப்பு ஆகியவற்றை எளிதாக்குகிறது.
3. சுகாதாரப் பொருட்கள் மற்றும் வீட்டு உபயோகப் பொருட்கள்
ஸ்மார்ட் கழிப்பறைகள், பாத்திரங்களைக் கழுவுபவர்கள், சலவை இயந்திரங்கள் மற்றும் ஒத்த சாதனங்களுக்கான நீர் நுழைவு குழாய்களை இணைக்கிறது. பித்தளையில் இருந்து கட்டப்படும் போது, L-வகை பகோடா நீர் குழாய் இணைப்பான் சிறந்த வெப்ப கடத்துத்திறனை வழங்குகிறது, இது சூடான நீர் இணைப்புகளுக்கு ஏற்றது. L-வகை Male Threaded Pagoda Connector என்பது இறக்குமதி செய்யப்பட்ட உபகரணங்களில் காணப்படும் பரந்த அளவிலான இடைமுகத் தரங்களுக்கு இடமளிக்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது.
4. தொழில்துறை கூலிங் மற்றும் லூப்ரிகேஷன் சிஸ்டம்ஸ்
இயந்திரக் கருவி குளிரூட்டும் கோடுகள் மற்றும் ஹைட்ராலிக் லூப்ரிகேஷன் அமைப்புகளில் பயன்படுத்தப்படுகிறது. துருப்பிடிக்காத எஃகு கட்டுமானமானது உயர்ந்த அரிப்பு எதிர்ப்பை வழங்குகிறது, எண்ணெய் மூடுபனி, வெட்டு திரவங்கள் மற்றும் ஒத்த சிக்கலான இயக்க நிலைமைகள் சம்பந்தப்பட்ட சூழல்களில் நம்பகமான செயல்திறனை செயல்படுத்துகிறது.
