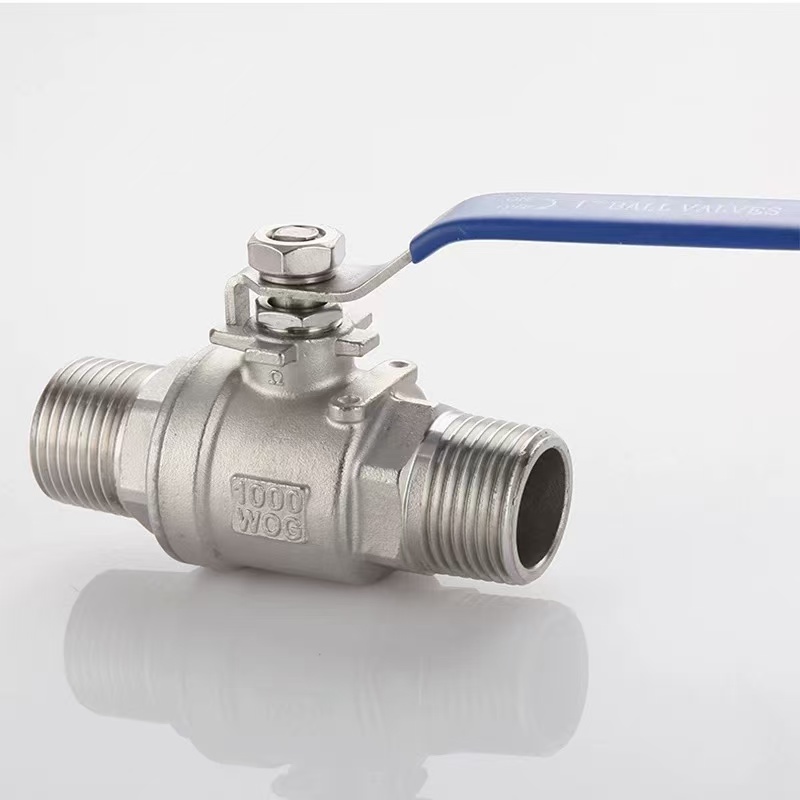

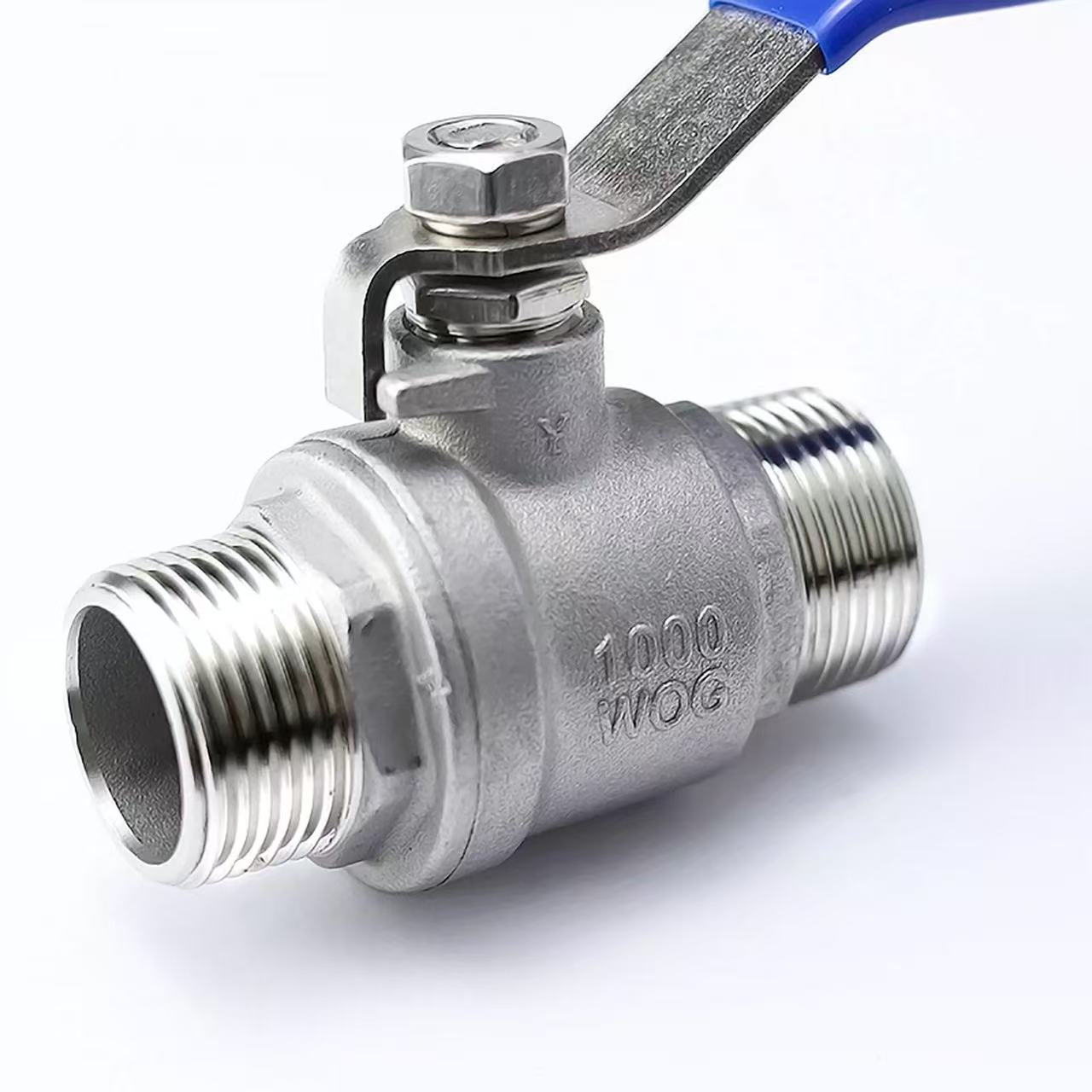

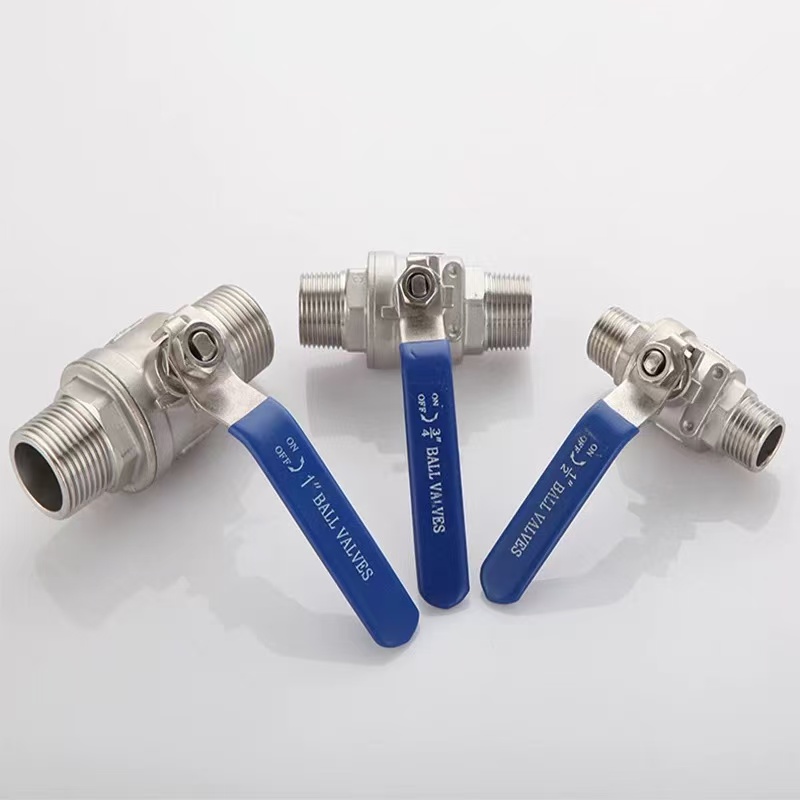

இரண்டு துண்டு இரட்டை ஆண் நூல் பந்து வால்வு

செஞ்சி அறிவியல் பிரபலப்படுத்தல்: உயர்தர இரண்டு-துண்டு இரட்டை ஆண்-நூல் பந்து வால்வு என்றால் என்ன?

இரண்டு-துண்டு இரட்டை வெளிப்புற நூல் பந்து வால்வு என்பது இரு முனைகளிலும் ஆண் நூல்களைக் கொண்ட ஒரு பந்து வால்வு ஆகும், இது இரண்டு உடல் கூறுகளிலிருந்து கூடியது. ஷென்சியின் இந்த வால்வின் பதிப்பு பித்தளை, SUS304 அல்லது SUS316L இல் உடல் பொருட்களை வழங்குகிறது, ஓட்ட பாதை அரிப்பு அபாயத்தை அகற்ற உடலுடன் பொருந்தக்கூடிய உட்புற உலோகம். இது EPDM முத்திரைகள் மற்றும் கைமுறை செயல்பாட்டைப் பயன்படுத்துகிறது, இது நீர், காற்று, எண்ணெய், எரிவாயு மற்றும் ஒத்த ஊடகங்களுக்கு ஏற்றது. "உயர்தர இரண்டு-துண்டு இரட்டை வெளிப்புற நூல் பந்து வால்வு" என்பது அதிக நூல் துல்லியம், குறைந்த இயக்க முறுக்கு, நீண்ட முத்திரை ஆயுள் மற்றும் கூடுதல் அடாப்டர்கள் இல்லாமல் பெண்-திரிக்கப்பட்ட போர்ட்களுக்கான நேரடி இணைப்பு ஆகியவற்றால் வரையறுக்கப்படுகிறது.

தயாரிப்பு அளவுருக்கள்

தயாரிப்பு பெயர்: டூ-பீஸ் டபுள் எக்ஸ்டர்னல் த்ரெட் பால் வால்வு	விவரக்குறிப்புகள்: (1/8"-4") DN6-DN100
பெயரளவு அழுத்தம்: PN16	உடல் பொருள்: பித்தளை, SUS304, SUS316L
தரநிலைகள்: ANSI, BS, DIN, ISO, JIS	நூல்கள்: NPT, BSP, BSPT, DIN போன்றவை.
டெர்னல் மெட்டல் மெட்டீரியல்: பித்தளை, SUS304, SUS316L	நடுத்தர வெப்பநிலை: அதிக வெப்பநிலை, குறைந்த வெப்பநிலை, நடுத்தர வெப்பநிலை, சாதாரண வெப்பநிலை
செயல்பாட்டு முறை: கையேடு	முத்திரை: ஈபிடிஎம்
இணைப்பு முறை: திரிக்கப்பட்ட இணைப்பு	பயன்பாடுகள்: நீர், காற்று, எரிவாயு, எண்ணெய், திரவங்கள் போன்றவை.
பிறப்பிடம்: சீனா	மாதிரி: மாதிரிகள் கிடைக்கும்

ஷென்சி டூ-பீஸ் டபுள் எக்ஸ்டர்னல் த்ரெட் பால் வால்வுக்கான முன் நிறுவல் ஆய்வு மற்றும் நூல் இணைப்பு விவரக்குறிப்புகள்

சீனாவைச் சேர்ந்த இரண்டு-துண்டு டபுள் த்ரெட் பால் வால்வு சப்ளையர் ஷென்சி, வால்வு உடலில் உள்ள இரண்டு வெளிப்புற நூல்களும் சேதமடையாமல் இருப்பதையும், நிறுவும் முன் பெண் குழாய் நூல்களுடன் சுத்தமாகப் பொருந்துவதையும் சரிபார்க்க பரிந்துரைக்கிறது. மிதமான PTFE டேப்பை நூல் திசையில் 2-3 மடக்குகளுக்கு சமமாகப் பயன்படுத்துங்கள். ஷென்சியின் பிரீமியம் டூ-பீஸ் டபுள் எக்ஸ்டர்னல் த்ரெட் பால் வால்வு நூல் வேர்களில் குறடு அடுக்குகளைக் கொண்டுள்ளது. நிறுவலின் போது இந்த அடுக்கு மாடிகளில் ஒரு திறந்த-முனை குறடு பயன்படுத்தவும்; உட்புற பந்தின் மையத்தை தவறாக அமைப்பதைத் தவிர்க்க, நடுத்தர வால்வு உடல் பகுதியை ஒருபோதும் சுழற்ற வேண்டாம்.

சீல் பொசிஷனிங் மற்றும் வால்வ் பாடி அசெம்ப்ளி முறுக்கு கட்டுப்பாடுக்கான முக்கிய புள்ளிகள்

இரண்டு-துண்டு இரட்டை வெளிப்புற நூல் பந்து வால்வின் முக்கிய கூறுகள் இரண்டு உடல் பகுதிகள், சென்டர் பால் கோர், தண்டு மற்றும் EPDM முத்திரைகள் ஆகியவை அடங்கும். ஷென்சியின் வடிவமைப்பில், இரண்டு உடல்களும் மைய நூல்கள் வழியாக இணைக்கப்படுகின்றன. சீல் கேஸ்கெட் (உடல் பகுதிகளுக்கு இடையில்) வளைவு இல்லாமல் மையமாக இருப்பதை உறுதிப்படுத்தவும். தொடர்பு கொள்ளும் வரை கையை இறுக்கி, பின்னர் கூடுதலாக 1/4 திருப்பத்திற்கு ஒரு கருவியைப் பயன்படுத்தவும். அதிகப்படியான முறுக்கு EPDM முத்திரைகளை சிதைத்து தோல்வியை ஏற்படுத்தும். ஒரு மலிவு விலையில் இரண்டு-துண்டு இரட்டை வெளிப்புற நூல் பந்து வால்வு சீல் தரத்தை சமரசம் செய்ய கூடாது; சரியான முறுக்கு கட்டுப்பாடு வால்வு ஆயுளை நேரடியாக பாதிக்கிறது.

வால்வு ஸ்டெம் சீலிங் மற்றும் ஸ்விட்ச் லிமிட்டிங் மெக்கானிசத்திற்கான ஆன்-சைட் அட்ஜஸ்ட்மெண்ட் முறை

ஷென்சியின் இரண்டு-துண்டு இரட்டை வெளிப்புற நூல் பந்து வால்வு தண்டில் EPDM O-வளைய முத்திரையைக் கொண்டுள்ளது. நிறுவிய பின், தண்டு வேரில் ஏதேனும் கசிவு உள்ளதா என சரிபார்க்க வால்வை இருமுறை கைமுறையாக சுழற்சி செய்யவும். லேசான கசிவு ஏற்பட்டால், தண்டு பேக்கிங் நட்டை மெதுவாக இறுக்கவும் (1/8 முறைக்கு மேல் இல்லை). கைப்பிடி நிறுத்த வரம்புகளையும் கவனியுங்கள்: குழாய்க்கு இணையான கைப்பிடி திறந்ததைக் குறிக்கிறது; செங்குத்தாக மூடப்பட்டதைக் குறிக்கிறது. பிரீமியம் இரண்டு-துண்டு இரட்டை வெளிப்புற நூல் பந்து வால்வு தீவிர நிலைகளில் இயந்திர நிறுத்தங்களை உள்ளடக்கியது. இந்த நிறுத்தங்களுக்கு அப்பால் கட்டாயப்படுத்த வேண்டாம், அல்லது உள் பந்து மைய மற்றும் சீல் பரப்புகளில் சேதம் ஏற்படலாம்

பொதுவான நிறுவல் பிழை தவிர்ப்பு மற்றும் ஆன்-சைட் சீல் சோதனை நடைமுறைகள்

ஷென்ச்சியின் இரண்டு-துண்டு இரட்டை வெளிப்புற நூல் பந்து வால்வை நிறுவும் போது, ​​தவிர்க்கவும்: வால்வு குழிக்குள் குப்பைகளை ஏற்படுத்தும் சீலண்ட் மூலம் நூல்களை அதிகமாக மடக்குதல், வால்வு உடலின் மேற்பரப்பில் நேரடியாக குழாய் குறடுகளைப் பயன்படுத்துதல் அல்லது நிறுவலுக்கு முன் குழாய் குப்பைகளை சுத்தம் செய்யத் தவறியது. சரியான செயல்முறை: நிறுவிய பின் அழுத்தப் பரிசோதனையைச் செய்து, வால்வை மெதுவாகத் திறந்து, அனைத்து திரிக்கப்பட்ட இணைப்புகள் மற்றும் உடல் மூட்டுகளில் சோப்பு தண்ணீரைப் பயன்படுத்துங்கள், குமிழ்கள் இருப்பதைக் கவனிக்கவும். பிரீமியம் டூ-பீஸ் டபுள் எக்ஸ்டர்னல் த்ரெட் பால் வால்வு PN16 சோதனை அழுத்தத்தில் ஐந்து நிமிடங்களுக்கு அழுத்தம் குறையாமல் இருக்க வேண்டும். சோதனைக்குப் பிறகு, ஒரு பக்கத்தில் நீண்ட கால முத்திரை சுருக்கத்தைத் தடுக்க வால்வை பாதியாகத் திறந்து விடவும்.
