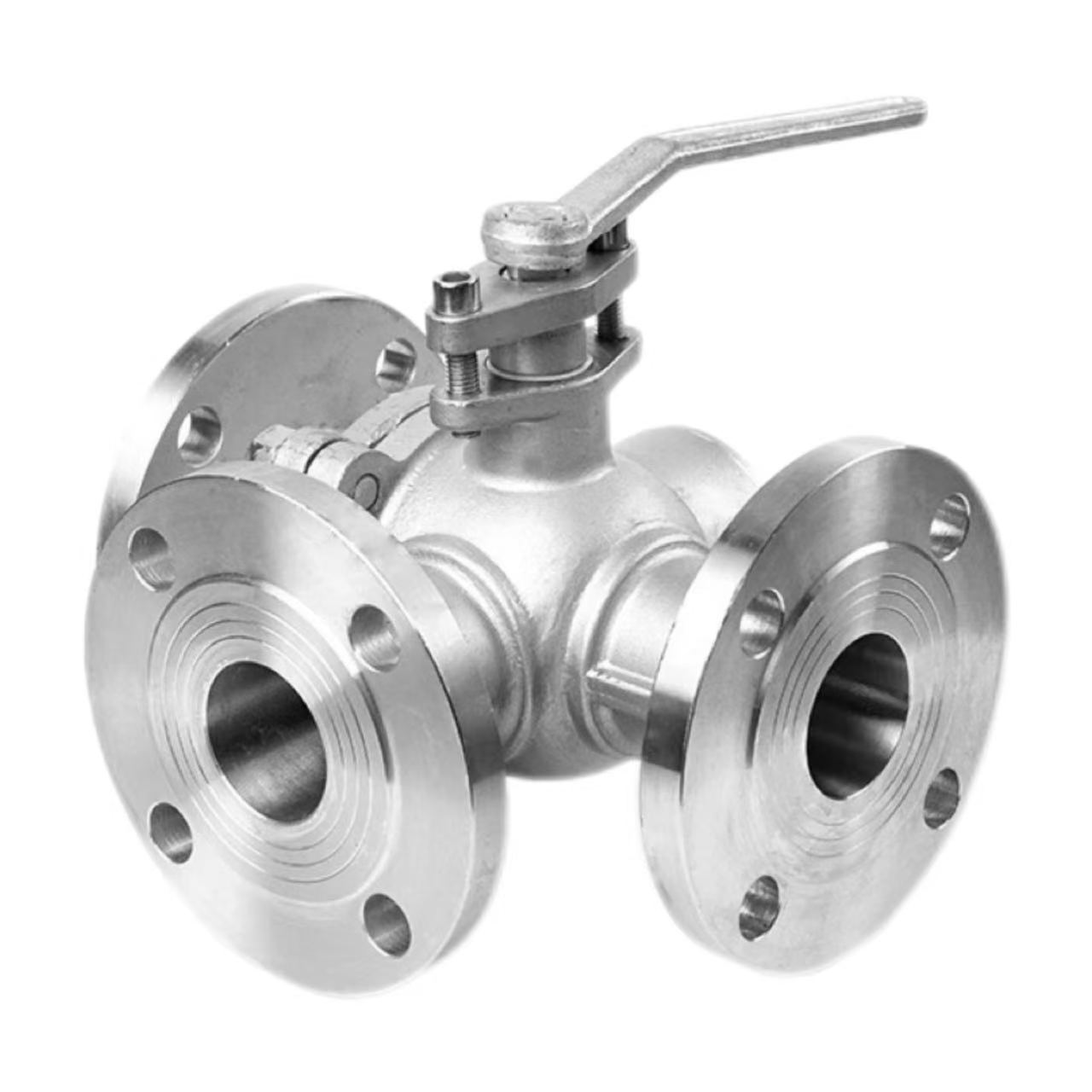

மூன்று வழி விளிம்பு பந்து வால்வு

வேலை செய்யும் கொள்கை

ஷென்சி தொழிற்சாலையின் அரிப்பை எதிர்க்கும் மூன்று-வழி ஃபிளேன்ஜ் பந்து வால்வின் செயல்பாட்டுக் கொள்கையானது பந்தில் வெட்டப்பட்ட L- வடிவ அல்லது T- வடிவ சேனல்களை அடிப்படையாகக் கொண்டது. பந்து வால்வு உடலின் மையத்தில் வைக்கப்பட்டு ஒரு கைப்பிடியால் சுழற்றப்படுகிறது. பந்து சுழலும் போது, ​​சேனல்கள் வெவ்வேறு வால்வு போர்ட்களுடன் சீரமைக்கப்படுகின்றன அல்லது ஈடுசெய்யப்படுகின்றன, நடுத்தர ஓட்டம் திசையின் மாறுதல், ஒன்றிணைத்தல் அல்லது பிரித்தல் ஆகியவற்றை உணர்கின்றன.

எல் வடிவ பந்து:

 90° சுழற்றுவது, ஒரு நுழைவாயில் மற்றும் இரண்டு கடைகளில் அல்லது இரண்டு நுழைவாயில்கள் மற்றும் இரண்டு உலைகளுக்கு மாறி மாறி திரவத்தை வழங்குவது போன்ற ஒரு கடையின் காட்சிகளைத் தலைகீழாக மாற்றுவதற்கு ஏற்றவாறு, நுழைவாயிலில் இருந்து எந்த ஒரு அவுட்லெட்டிற்கும் ஊடகத்தை மாற்ற அனுமதிக்கிறது.

டி வடிவ பந்து:

180° சுழற்றுவது மூன்று போர்ட்களையும் ஒரே நேரத்தில் இணைக்க அல்லது ஏதேனும் இரண்டு போர்ட்களை ஒன்றோடொன்று இணைக்க அனுமதிக்கிறது, இரண்டு மீடியாவைக் கலந்து, பின்னர் வெளியீடு (இணைத்தல்), அல்லது ஒரு மீடியாவை இரண்டு வெளியீடுகளாக (பிளவுகள்) பிரிக்கலாம், அதாவது ஏர் கண்டிஷனிங் சூடான மற்றும் குளிர்ந்த நீர் கலவை அமைப்புகளில்.

தயாரிப்பு அளவுருக்கள்:

தயாரிப்பு பெயர்: த்ரீ-வே ஃபிளேஞ்ட் பால் வால்வ்	விவரக்குறிப்புகள்: (1/8"-4") DN6-DN100
பெயரளவு அழுத்தம்: PN16	உடல் பொருள்: WCB, SUS304 (CF8), SUS316L (CF3M)
தரநிலைகள்: ANSI, BS, DIN, ISO, JIS	பொருந்தக்கூடிய வெப்பநிலை: -20℃ ~ +150℃ (தரநிலை), +350℃ வரை (அதிக வெப்பநிலை), கீழே -196℃ (குறைந்த வெப்பநிலை)
உள் உலோகப் பொருள்: WCB, SUS304 (CF8), SUS316L (CF3M)	நடுத்தர வெப்பநிலை: அதிக வெப்பநிலை, குறைந்த வெப்பநிலை, நடுத்தர வெப்பநிலை, சாதாரண வெப்பநிலை
செயல்பாட்டு முறை: கையேடு	முத்திரைகள்: EPDM, PPL
இணைப்பு முறை: Flange இணைப்பு	பயன்பாடுகள்: நீர், காற்று, எரிவாயு, எண்ணெய், திரவங்கள் போன்றவை.
பிறப்பிடம்: சீனா	மாதிரி: மாதிரிகள் கிடைக்கும்

Flange இணைப்பின் நன்மைகள்:

ஷென்சி 3-வே ஃபிளேஞ்சட் பால் வால்வுகள் ஃபிளேன்ஜ் இணைப்புகளைப் பயன்படுத்துகின்றன. திரிக்கப்பட்ட இணைப்புகளுடன் ஒப்பிடும்போது, ​​விளிம்பு இணைப்புகள் அதிக அழுத்த எதிர்ப்பை வழங்குகின்றன; PN16 மதிப்பீடு 1.6MPa அழுத்தத்தை நிலையாகத் தாங்கும். பிரித்தெடுப்பது வசதியானது, வழக்கமான குழாய் ஆய்வு மற்றும் பராமரிப்பை எளிதாக்குகிறது. நம்பகமான சீல் உறுதி செய்யப்படுகிறது; ஃபிளேன்ஜ் கேஸ்கெட் மற்றும் போல்ட் ஆகியவை கசிவு அபாயத்தை அகற்ற ஒன்றாக வேலை செய்கின்றன. பெரிய விட்டம் கொண்ட குழாய்களுக்கு ஏற்றது; DN50க்கு மேல் விட்டத்திற்கு, திரிக்கப்பட்ட இணைப்புகள் கடினமாக இருக்கும், விளிம்புகள் நிலையான தேர்வாகும். சீன 3-வே ஃபிளாஞ்சட் பால் வால்வு உற்பத்தியாளரான ஷென்சி, உலகளாவிய வாடிக்கையாளர்களின் தேவைகளைப் பூர்த்தி செய்யும் வகையில், ANSI, BS, DIN மற்றும் JIS தரங்களுக்கு இணங்க ஃபிளேன்ஜ்களை வழங்குகிறது.

நிறுவல் முக்கிய புள்ளி 1:Flange சீரமைப்பு

ஃபிளேன்ஜ் சீரமைப்பு ஷென்சி மூன்று-வழி ஃபிளேன்ஜ் பந்து வால்வை நிறுவும் போது, ​​விளிம்பு முகங்கள் சீரமைக்கப்பட வேண்டும். இரண்டு விளிம்புகளும் இணையாகவும் குவிந்ததாகவும் இருக்க வேண்டும், விலகல் ஃபிளேன்ஜ் கேஸ்கெட்டின் அனுமதிக்கப்பட்ட வரம்பை மீறக்கூடாது. போல்ட் சீரமைப்பை கட்டாயப்படுத்துவது வால்வு உடல் சிதைவை ஏற்படுத்தும், பந்து சுழற்சி மற்றும் சீல் செயல்திறனை பாதிக்கும். சீரமைத்த பிறகு, கேஸ்கெட்டை மையத்தில் வைக்க வேண்டும் மற்றும் ஈடுசெய்யப்படக்கூடாது. ஒரு குறைந்த விலை மூன்று வழி விளிம்பு பந்து வால்வு குறைந்த தரம் சமமாக இல்லை; ஷென்சி தயாரிப்புகள் அதிக துல்லியம் மற்றும் எளிதான நிறுவலை வழங்குகின்றன. அரிப்பை-எதிர்ப்பு மூன்று-வழி விளிம்பு பந்து வால்வுகள் தரநிலைகளை சந்திக்கும் விளிம்பு மேற்பரப்பு பூச்சுகள் உள்ளன, மேலும் நம்பகமான சீல் உறுதி.

நிறுவல் புள்ளி இரண்டு: போல்ட் இறுக்குதல்

Flange bolts நிலைகளில் குறுக்காக இறுக்கப்பட வேண்டும். 180° மூலைவிட்ட வரிசையைப் பின்பற்றி, 2-3 நிலைகளில் படிப்படியாக முறுக்குவிசையைப் பயன்படுத்துங்கள். ஒரு பக்கத்தை ஒரே நேரத்தில் இறுக்க வேண்டாம், இல்லையெனில் கேஸ்கெட்டில் சீரற்ற அழுத்தம் கசிவு சேனல்களை உருவாக்கும். போல்ட் முறுக்கு நிலையான மதிப்புகளை சந்திக்க வேண்டும்; அதிகமாக இறுக்குவது விளிம்பு அல்லது போல்ட்களை சேதப்படுத்தும், அதே சமயம் குறைவாக இறுக்குவது போதிய சீல் செய்யாமல் இருக்கும். ஷென்சி 3-வே ஃபிளேன்ஜ் பால் வால்வு தொழிற்சாலை நிறுவுபவர்களுக்கு பரிந்துரைக்கப்பட்ட முறுக்கு அட்டவணையை வழங்குகிறது. நீண்ட கால கசிவு இல்லாத வால்வு செயல்பாட்டை உறுதி செய்வதற்கு இந்த நிறுவல் புள்ளிகள் முக்கியமானவை; தயவு செய்து கண்டிப்பாக குறிப்புகளை பின்பற்றவும்.

நிறுவல் புள்ளி 3: பைப்லைன் ஆதரவு மற்றும் சுத்தம் செய்தல்

நிறுவலுக்கு முன், வெல்டிங் கசடு, இரும்புத் தகடுகள், மணல் மற்றும் பிற அசுத்தங்களை அகற்ற குழாயின் உட்புறத்தை சுத்தம் செய்ய வேண்டும். வால்வு குழிக்குள் நுழையும் வெளிநாட்டு பொருட்கள் பந்து அல்லது முத்திரைகளை கீறலாம், இது கசிவுகளுக்கு வழிவகுக்கும். குழாய் சுயாதீனமாக ஆதரிக்கப்பட வேண்டும்; வால்வு குழாயின் எடையைத் தாங்கக்கூடாது. பெரிய விட்டம் கொண்ட டீ ஃபிளேன்ஜ் பந்து வால்வுகள் கனமானவை; பைப்லைன் சப்சிடென்ஸ் ஃபிளேன்ஜை ஆஃப்-சென்டர் இழுத்து, முத்திரையை சேதப்படுத்தும். அரிப்பை-எதிர்ப்பு டீ ஃபிளேன்ஜ் பால் வால்வுகள் WCB, SUS304 அல்லது SUS316L பொருட்களால் செய்யப்பட்டவை, செம்பு அல்லது துருப்பிடிக்காத எஃகு வால்வு மையத்துடன். நிறுவல் புள்ளிகளை முடித்த பிறகு, கைப்பிடி நெரிசல் இல்லாமல் சுதந்திரமாக சுழற்ற வேண்டும்; வால்வு பின்னர் பயன்படுத்த தயாராக உள்ளது.
