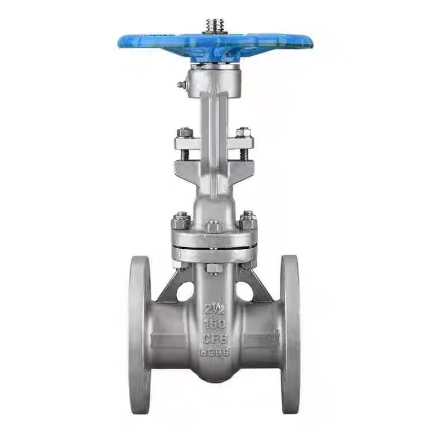

அமெரிக்கன் ஸ்டாண்டர்ட் ரைசிங் ஸ்டெம் ஃபிளேஞ்ட் கேட் வால்வு

ASME ரைசிங் ஸ்டெம் ஃபிளேஞ்ட் கேட் வால்வின் செயல்பாட்டுக் கொள்கை

ஆபரேட்டர் ஹேண்ட்வீலைத் திருப்பும்போது, ​​ஹேண்ட்வீல் வால்வு தண்டை சுழற்றச் செய்கிறது. வால்வு தண்டின் மேல் முனையில் உள்ள ட்ரெப்சாய்டல் நூல் வால்வு தண்டு நட்டுடன் இணைந்து, சுழற்சி இயக்கத்தை அச்சு நேரியல் இயக்கமாக மாற்றுகிறது. வால்வு தண்டு மற்றும் வாயில் இணைக்கப்பட்டிருப்பதால், வால்வு தண்டு வாயிலை உயர அல்லது ஒன்றாக விழச் செய்யும்.

வால்வைத் திறக்க, கை சக்கரத்தை எதிரெதிர் திசையில் திருப்பவும். வால்வு தண்டு ஒரு நேரியல் இயக்கத்தில் வாயிலை மேல்நோக்கி நகர்த்துகிறது, இதனால் கேட் வால்வு இருக்கையில் இருந்து விலகுகிறது. வால்வின் பெயரளவு விட்டத்தை விட இரண்டு மடங்கு உயரத்திற்கு கேட் உயர்த்தப்பட்டால், திரவப் பாதை முற்றிலும் தடையின்றி இருக்கும், மேலும் வால்வு முழுமையாக திறந்த நிலையில் இருக்கும். செயல்பாட்டின் போது, ​​ஹேண்ட்வீல் பொதுவாக அதை மேலும் திருப்ப முடியாத நிலைக்குத் திருப்பி, பின்னர் முழுமையாக திறந்த நிலையை அடைய ஒரு திருப்பத்திற்கு அரை திருப்பமாகத் திருப்பி, வெப்பநிலை மாற்றங்கள் காரணமாக வால்வு தண்டு பூட்டப்படுவதைத் தடுக்கிறது.

வால்வை மூட, கை சக்கரத்தை கடிகார திசையில் திருப்பவும். வால்வு தண்டு ஒரு நேரியல் இயக்கத்தில் வாயிலை கீழ்நோக்கி நகர்த்துகிறது, இதனால் கேட் வால்வு இருக்கைக்கு எதிராக அழுத்துகிறது. கை சக்கரத்தால் பயன்படுத்தப்படும் முறுக்கு ஒரு கட்டாய சீல் விசையை உருவாக்குகிறது, மேலும் குழாயில் உள்ள ஊடகத்தின் அழுத்தம் மற்ற வால்வு இருக்கைக்கு எதிராக வாயிலை அழுத்தி, சுய-சீலிங் விளைவை உருவாக்குகிறது. இந்த இரட்டை நடவடிக்கை மூடப்படும் போது பூஜ்ஜிய கசிவை உறுதி செய்கிறது.

உயரும் தண்டு கேட் வால்வின் முக்கிய பண்பு என்னவென்றால், வால்வு தண்டு கேட் உடன் ஒத்திசைவாக உயர்ந்து விழுகிறது. வால்வு அட்டைக்கு அப்பால் விரிந்து கிடக்கும் வால்வு தண்டின் நீளத்தைக் கவனிப்பதன் மூலம் வால்வின் திறந்த/மூடிய நிலையை ஆபரேட்டர்கள் பார்வைக்குத் தீர்மானிக்க முடியும்—தண்டு எவ்வளவு நீளமாக இருக்கிறதோ, அவ்வளவு அகலமான வால்வு திறந்திருக்கும்; தண்டு முழுவதுமாக பின்வாங்கப்படும் போது, ​​வால்வு மூடப்படும்.

ASME (அமெரிக்கன் தரநிலை) உயரும் ஸ்டெம் ஃபிளேன்ஜ் கேட் வால்வுகளை முழுமையாக திறந்த அல்லது முழுமையாக மூடிய நிலைகளில் மட்டுமே பயன்படுத்த முடியும் மற்றும் கட்டுப்பாட்டு வால்வுகளாக பயன்படுத்த முடியாது என்பதை கவனத்தில் கொள்ள வேண்டும். நீண்ட காலத்திற்கு பகுதியளவு திறந்த நிலையில் இருந்தால், அதிவேக பாயும் ஊடகம் சீல் மேற்பரப்புகளை அரித்து, கேட் மற்றும் இருக்கை மீது தேய்மானத்தை ஏற்படுத்தி, இறுதியில் வால்வு கசிவுக்கு வழிவகுக்கும். மேலும், நடுத்தரமானது கேட் வால்வின் இருபுறமும் இரு திசைகளிலும் பாயலாம், நிறுவலின் போது ஓட்ட திசையை கருத்தில் கொள்ள வேண்டிய அவசியத்தை நீக்கி தள அமைப்பை எளிதாக்குகிறது.

தயாரிப்பு அளவுருக்கள்

உயர் வெப்பநிலை மற்றும் உயர் அழுத்த எதிர்ப்பு

ஷென்சி ஏஎஸ்எம்இ ஸ்டாண்டர்ட் ரைசிங் ஸ்டெம் ஃபிளேஞ்ட் கேட் வால்வுகள் இரண்டு முக்கிய செயல்திறன் நன்மைகள்: உயர் வெப்பநிலை எதிர்ப்பு மற்றும் உயர் அழுத்த எதிர்ப்பு. WCB பொருள் 425℃ வரை வெப்பநிலையைத் தாங்கும், அதே சமயம் துருப்பிடிக்காத எஃகு ஒரு பரந்த வெப்பநிலை வரம்பிற்கு ஏற்றது. வகுப்பு 150 அழுத்த மதிப்பீடு, இயக்க அழுத்தம் அறை வெப்பநிலையில் 1.9MPa ஐ அடைகிறது, இது PN16 தரநிலையை மீறுகிறது. உயர்-வெப்பநிலை எதிர்ப்பு PPL அல்லது நீர்-எதிர்ப்பு EPDM வகைகளில் முத்திரைகள் கிடைக்கின்றன. சீனாவில் தயாரிக்கப்பட்டது, ஷென்சி, மூலப்பொருட்களிலிருந்து முடிக்கப்பட்ட தயாரிப்புகள் வரை விரிவான தரக் கட்டுப்பாட்டை செயல்படுத்துகிறது, அதிக வெப்பநிலை மற்றும் உயர் அழுத்த நிலைமைகளின் கீழ் நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்கிறது.

150 ஆம் வகுப்பு தரத்தை மீறும் நம்பகமான உயர் அழுத்த செயல்திறன்

ஷென்சியின் ASME B16.10 நிலையான உயரும் ஸ்டெம் ஃபிளேன்ஜ் கேட் வால்வு நம்பகமான உயர் அழுத்த எதிர்ப்பைக் கொண்டுள்ளது. விளிம்பு இணைப்பு ASME B16.10 தரநிலைகளுக்கு இணங்குகிறது, சீரான இறுக்கமான போல்ட் மற்றும் கேஸ்கட்களில் சீரான அழுத்தம் விநியோகம். வகுப்பு 150 மதிப்பீடு அறை வெப்பநிலையில் 1.9 MPa வேலை அழுத்தத்தை வழங்குகிறது, போதுமான அளவு அழுத்த விளிம்புடன். வால்வு உடல் சுவர் தடிமன் ASME தரநிலைகளின்படி வடிவமைக்கப்பட்டுள்ளது, மேம்படுத்தப்பட்ட பாதுகாப்புக்கான தேசிய தரத்தை மீறுகிறது. Shenchi தள்ளுபடி ASME தரநிலை உயரும் ஸ்டெம் ஃபிளேன்ஜ் கேட் வால்வுகளை வழங்குகிறது; மொத்த கொள்முதல் தள்ளுபடிகளுக்கு தகுதி பெறுகிறது மற்றும் உயர் அழுத்த நிலைமைகளின் கீழ் நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்கிறது.

தொழிற்சாலை நேரடி கொள்முதல் மற்றும் OEM தனிப்பயனாக்குதல் ஆதரவு

ஷென்சி, ASME (அமெரிக்கன் ஸ்டாண்டர்ட்) ரைசிங் ஸ்டெம் ஃபிளேன்ஜ் கேட் வால்வுகளின் சப்ளையர், மாதிரி செய்யும் சேவைகளை வழங்குகிறது. நாங்கள் தள்ளுபடி செய்யப்பட்ட ASME ரைசிங் ஸ்டெம் ஃபிளேன்ஜ் கேட் வால்வுகளை வெளிப்படையான தொழிற்சாலை விலையில் வழங்குகிறோம், இது இடைத்தரகர்களின் மார்க்அப்களை நீக்குகிறது. ODM மற்றும் OEM தனிப்பயனாக்கத்தை நாங்கள் ஆதரிக்கிறோம்; பொருட்கள், விட்டம், விளிம்பு தரநிலைகள் மற்றும் இயக்க முறைகள் அனைத்தும் உங்கள் தேவைகளுக்கு ஏற்ப சரிசெய்யப்படலாம். எங்களின் ASME ரைசிங் ஸ்டெம் ஃபிளேன்ஜ் கேட் வால்வுகள் எளிமையான அமைப்பு மற்றும் குறைந்த பராமரிப்பு செலவுகளுடன் பராமரிக்க எளிதானது. சீனாவில் தயாரிக்கப்பட்ட ஷென்சி ஏஎஸ்எம்இ ரைசிங் ஸ்டெம் ஃபிளேன்ஜ் கேட் வால்வுகள் தரத்தில் நம்பகமானவை மற்றும் நிலையான டெலிவரி நேரங்களைக் கொண்டுள்ளன. உலகளாவிய வாடிக்கையாளர்கள் விரிவான தொழில்நுட்ப அளவுருக்கள் மற்றும் சமீபத்திய முன்னுரிமை மேற்கோள்களுக்கு ஷென்சியைத் தொடர்புகொள்ள வரவேற்கிறோம்.
