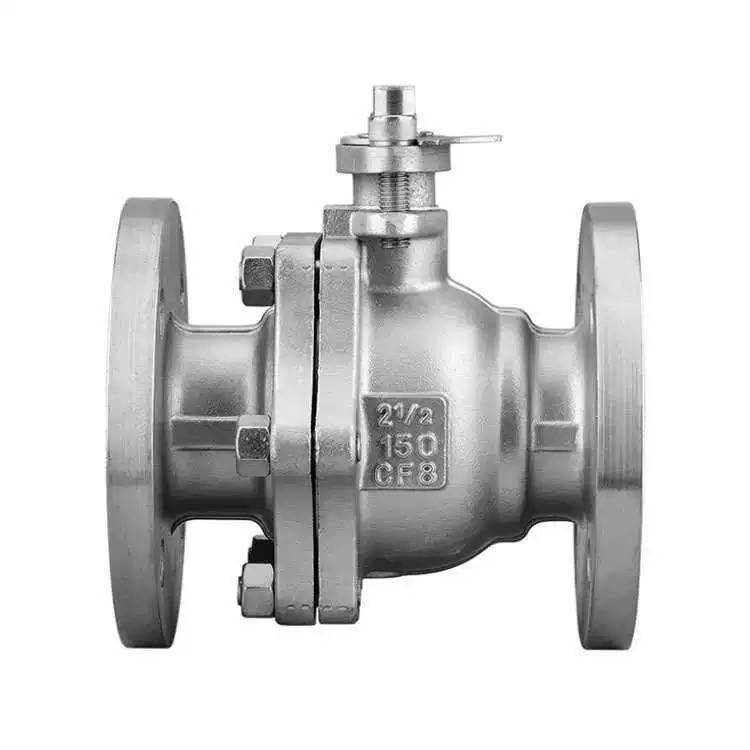

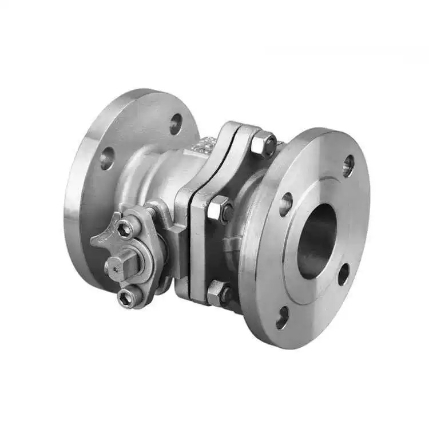

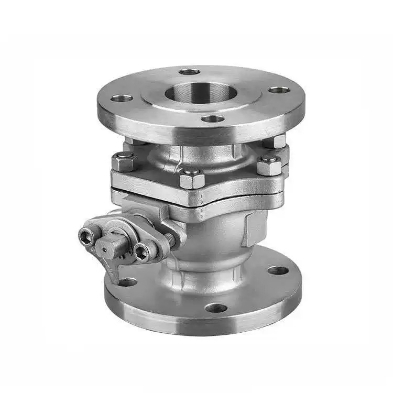

அமெரிக்க ஸ்டாண்டர்ட் Flanged Ball Valve

வேலை கொள்கை

பந்தை 90° சுழற்றுவதன் மூலம் ஊடக ஓட்டம் கட்டுப்படுத்தப்படுகிறது.

குழாயின் அதே விட்டம் கொண்ட ஒரு துளை பந்தின் மையத்தில் அமைந்துள்ளது. கைப்பிடி அல்லது ஆக்சுவேட்டர் பந்தை 90° சுழற்றும்போது, ​​துவாரம் குழாய் அச்சுடன் சீரமைக்கும் வரை, ஊடகம் தடையின்றி சுதந்திரமாகப் பாய்கிறது, வால்வு முழுமையாக திறந்திருக்கும், மற்றும் ஓட்ட எதிர்ப்பு கிட்டத்தட்ட பூஜ்ஜியமாக இருக்கும். துவாரம் குழாய்க்கு செங்குத்தாக இருக்கும் வரை பந்து மற்றொரு 90° சுழலும் போது, ​​திடமான கோள மேற்பரப்பு பத்தியை முற்றிலுமாக தடுக்கிறது, வால்வு மூடுகிறது மற்றும் நம்பகமான மூடல் அடையப்படுகிறது.

அமெரிக்கன் ஸ்டாண்டர்ட் ஃபிளாங்கட் பால் வால்வு இருதரப்பு சீல் வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது எந்த திசையிலிருந்தும் ஓட்டம் திசை கட்டுப்பாடுகள் இல்லாமல் ஊடகங்கள் நுழைய அனுமதிக்கிறது. மென்மையான முத்திரைகள் (PTFE/PPL) பூஜ்ஜிய கசிவை அடைகின்றன, அதே சமயம் கடினமான முத்திரைகள் அதிக வெப்பநிலை மற்றும் உயர் அழுத்தத்திற்கு ஏற்றது. உயர் அழுத்தத்தின் கீழ் பாதுகாப்பு மற்றும் நம்பகத்தன்மையை உறுதி செய்வதற்காக வால்வு தண்டு ஒரு எதிர்ப்பு ஊதுகுழல் அமைப்பைக் கொண்டுள்ளது. Shenchi ASME தரமான ஃபிளேன்ஜ் பால் வால்வுகள் API 608 தரநிலைகளின்படி கண்டிப்பாக தயாரிக்கப்படுகின்றன, விரைவான செயல்பாடு மற்றும் இறுக்கமான சீல் ஆகியவற்றை வழங்குகின்றன, அவை எண்ணெய், ரசாயனம் மற்றும் இயற்கை எரிவாயு தொழில்களில் ASME தரநிலை குழாய்களுக்கு சிறந்த அடைப்பு வால்வுகளாக அமைகின்றன.

தயாரிப்பு அளவுருக்கள்

தயாரிப்பு பெயர்: அமெரிக்கன் ஸ்டாண்டர்ட் ஃபிளேஞ்ட் பால் வால்வ்	விவரக்குறிப்புகள்: (1/8"-4") DN6-DN100
பெயரளவு அழுத்தம்: PN16	உடல் பொருள்: WCB, SUS304 (CF8), SUS316L (CF3M) உடல் பொருள்: WCB, SUS304 (CF8), SUS316L (CF3M)
தரநிலைகள்: ANSI, BS, DIN, ISO, JIS	பொருந்தக்கூடிய வெப்பநிலை: -20℃ ~ +150℃ (சாதாரண), +350℃ வரை (அதிக வெப்பநிலை), கீழே -196℃ (குறைந்த வெப்பநிலை)
உள் உலோகப் பொருள்: WCB, SUS304 (CF8), SUS316L (CF3M)	நடுத்தர வெப்பநிலை: அதிக வெப்பநிலை, குறைந்த வெப்பநிலை, நடுத்தர வெப்பநிலை, சாதாரண வெப்பநிலை
செயல்பாட்டு முறை: மனுவா	முத்திரைகள்: EPDM, PPL
இணைப்பு முறை: Flange இணைப்பு	பயன்பாடுகள்: நீர், காற்று, எரிவாயு, எண்ணெய், திரவங்கள் போன்றவை.
தோற்றம்: சீனாவின் தோற்றம்: சீனாவின் தோற்றம்: சீனாவின் தோற்றம்: சீனா	மாதிரி: மாதிரிகள் கிடைக்கும்

முக்கிய கட்டமைப்பு மற்றும் வடிவமைப்பு சிறப்பம்சங்கள்

ஷென்சியின் உயர்தர அமெரிக்க ஸ்டாண்டர்ட் ஃபிளேஞ்ட் பால் வால்வுகள், வால்வு உடல், பந்து, தண்டு மற்றும் இருக்கை முத்திரைகள் ஆகியவற்றை உள்ளடக்கிய ஒரு முக்கிய அமைப்பைக் கொண்டுள்ளன. பந்து மிதக்கும் பந்து வடிவமைப்பு (DN50 மற்றும் கீழே) அல்லது நிலையான பந்து வடிவமைப்பு (DN50 மற்றும் அதற்கு மேல்) ஆக இருக்கலாம். பந்தின் வழியாக துளை குழாயின் உள் விட்டத்துடன் பொருந்துகிறது, இதன் விளைவாக முழுமையாக திறக்கப்படும் போது பூஜ்ஜியத்திற்கு அருகில் ஓட்டம் எதிர்ப்பு ஏற்படுகிறது. ஒரு தண்டு எதிர்ப்பு ஊதுகுழல் அமைப்பு அதிக அழுத்தத்தின் கீழ் தண்டு வெளியே பறப்பதைத் தடுக்கிறது. ஒரு ஆன்டி-ஸ்டேடிக் சாதனம் பந்து மற்றும் தண்டுக்கு இடையே கடத்துத்திறனை உறுதிசெய்து, நிலையான மின்சாரம் உருவாகுவதைத் தடுக்கிறது. கிடைக்கக்கூடிய மேற்கோள்களுடன் கூடிய ASME ஃபிளேன்ஜ் பால் வால்வுகளுக்கு, துல்லியமான மாதிரி தேர்வு மற்றும் வாடிக்கையாளர்களுக்கான பட்ஜெட் கணக்கீட்டை எளிதாக்க ஷென்சி விரிவான தொழில்நுட்ப அளவுரு அட்டவணைகளை வழங்குகிறது.
