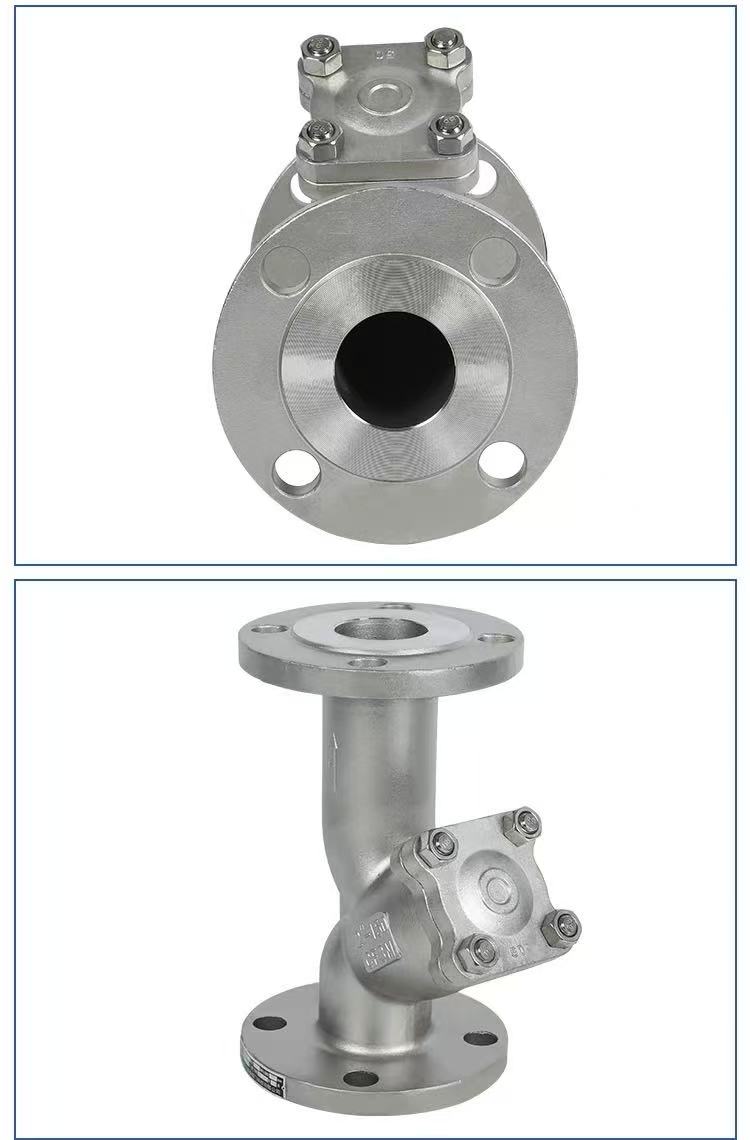

அமெரிக்க தரநிலை Flange Y-வகை வடிகட்டி

வேலை செய்யும் கொள்கை

ஷென்சி தொழிற்சாலையின் ஒருங்கிணைந்த அமெரிக்க ஸ்டாண்டர்ட் ஃபிளேன்ஜ் ஒய்-வகை வடிகட்டி வடிகட்டி திரை இடைமறிப்பு கொள்கையின் அடிப்படையில் செயல்படுகிறது. நடுத்தரமானது நுழைவாயில் முனையிலிருந்து வீட்டுவசதிக்குள் நுழைந்து, Y- வடிவ அமைப்பினுள் வடிகட்டி திரை வழியாக பாய்கிறது. திடமான அசுத்தங்கள் வடிகட்டித் திரையின் உள்ளே தடுக்கப்படுகின்றன, அதே நேரத்தில் சுத்தமான ஊடகம் வழியாகச் சென்று கடையின் முனையிலிருந்து வெளியேறும். வடிகட்டி திரையின் மொத்த பகுதி குழாயின் குறுக்குவெட்டு பகுதியை விட 3-4 மடங்கு ஆகும், இதன் விளைவாக குறைந்த எதிர்ப்பு மற்றும் வேகமான ஓட்டம் ஏற்படுகிறது. வடிகட்டுவதற்கு, கீழே உள்ள பிளக்கை அவிழ்த்து விடுங்கள் அல்லது ஃபிளேன்ஜ் கவரை அகற்றி, வடிகட்டித் திரையை எடுத்து, சுத்தம் செய்து, மீண்டும் நிறுவவும். முக்கிய உடல் WCB, SUS304 (CF8), அல்லது SUS316L (CF3M) பொருட்களால் ஆனது, ஒரு ஒருங்கிணைந்த வார்ப்பு செயல்முறையைப் பயன்படுத்தி, தடையற்ற வீடுகள் மற்றும் நம்பகமான அழுத்த எதிர்ப்பை உருவாக்குகிறது. பெட்ரோலியம், ரசாயனம் மற்றும் நீர் சுத்திகரிப்புத் தொழில்களில் பயன்படுத்தப்படும் குழாய்களில் தூய்மையற்ற வடிகட்டலுக்கு ஷெஞ்சி தயாரிப்புகள் பொருத்தமானவை.

தயாரிப்பு அளவுருக்கள்

தயாரிப்பு பெயர்: அமெரிக்கன் ஸ்டாண்டர்ட் Flange Y-வகை வடிகட்டி	விவரக்குறிப்புகள்: (1/8"-4") DN6-DN100 விவரக்குறிப்புகள்: (1/8"-4") DN6-DN100
பெயரளவு அழுத்தம்: PN16	உடல் பொருள்: WCB, SUS304 (CF8), SUS316L (CF3M)
தரநிலைகள்: ANSI, BS, DIN, ISO, JIS	பொருந்தக்கூடிய வெப்பநிலை: -20℃ ~ +150℃ (சாதாரண), +350℃ வரை (அதிக வெப்பநிலை வகை), கீழே -196℃ (குறைந்த வெப்பநிலை வகை)
உள் உலோகப் பொருள்: WCB, SUS304 (CF8), SUS316L (CF3M)	நடுத்தர வெப்பநிலை: அதிக வெப்பநிலை, குறைந்த வெப்பநிலை, நடுத்தர வெப்பநிலை, சாதாரண வெப்பநிலை
செயல்பாட்டு முறை: கையேடு	முத்திரைகள்: EPDM, PPL
இணைக்கும் முறை: Flange இணைப்பு	பயன்பாடுகள்: நீர், காற்று, எரிவாயு, எண்ணெய், திரவங்கள் போன்றவை.
பிறப்பிடம்: சீனா	மாதிரி: மாதிரிகள் கிடைக்கும்

நிறுவுவதற்கான முக்கிய புள்ளிகள்

திசை உறுதிப்படுத்தல், விளிம்பு சீரமைப்பு மற்றும் இறுக்கம், மற்றும் குழாய் ஆதரவு மற்றும் பாதுகாப்பு.

ஷென்சி அமெரிக்கன் ஸ்டாண்டர்ட் Flange Y- வகை வடிகட்டிகளை நிறுவும் போது, ​​மூன்று முக்கிய புள்ளிகளுக்கு கவனம் செலுத்துங்கள்: முதலில், ஓட்டம் திசையை உறுதிப்படுத்தவும். வால்வு உடலில் உள்ள அம்புக்குறி நடுத்தர ஓட்டத்தின் திசையுடன் சீரமைக்கப்பட வேண்டும், மேலும் தூய்மையற்ற தன்மையை எளிதாக்குவதற்கு வடிகட்டி திரையை கீழ்நோக்கி நிறுவ வேண்டும். இரண்டாவதாக, விளிம்பு சீரமைப்பு மற்றும் இறுக்கத்தை உறுதிப்படுத்தவும். விளிம்பு முகங்கள் இணையாகவும் குவிந்ததாகவும் இருக்க வேண்டும், கேஸ்கெட்டை மையமாக வைத்து, ஷெல் சிதைவைத் தவிர்ப்பதற்காக போல்ட்களை நிலைகளில் குறுக்காக இறுக்க வேண்டும். மூன்றாவதாக, குழாய் ஆதரவு மற்றும் முன் வடிகட்டி பாதுகாப்பை வழங்கவும். வடிகட்டி குழாயின் எடையைத் தாங்கக்கூடாது; பெரிய துகள்களை அகற்றுவதற்கு நிறுவலுக்கு முன் குழாய் சுத்தப்படுத்தப்பட வேண்டும். ஷென்சி விரிவான நிறுவல் வழிமுறைகளை வழங்குகிறது, ODM/OEM தனிப்பயனாக்கத்தை ஆதரிக்கிறது, மேலும் வடிகட்டியின் நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்ய வடிகட்டி மெஷ் அளவை தேவைக்கேற்ப சரிசெய்யலாம்.

திறம்பட வடிகட்டப்பட்ட பொருட்கள்

ஷென்சி ஏஎஸ்எம்இ நிலையான ஃபிளேன்ஜ் ஒய்-வகை வடிப்பான்கள் முதன்மையாக பைப்லைன் மீடியாவில் திட இடைநிறுத்தப்பட்ட பொருளை வடிகட்டுகின்றன. இதில் பின்வருவன அடங்கும்: வெல்டிங் ஸ்லாக், இரும்பு ஃபைலிங்ஸ் மற்றும் பைப்லைன் வெல்டிங்கிலிருந்து துரு எச்சம்; மணல், மண், சணல் இழைகள் மற்றும் கட்டுமானத்தில் எஞ்சியிருக்கும் சீலண்ட் எச்சம்; துகள்கள், படிகங்கள், மற்றும் வண்டல்களை ஊடகமே கொண்டு செல்கிறது; குழாயின் வயதான மற்றும் தோலுரிக்கும் உள் சுவரில் இருந்து துரு அளவு மற்றும் அளவிலான துண்டுகள்; மற்றும் மசகு எண்ணெயில் உலோக ஷேவிங் மற்றும் பிற அசுத்தங்கள். வடிகட்டுதல் துல்லியமானது, ஊடகத்தின் தேவையான தூய்மையைப் பொறுத்து, 50-300 கண்ணியிலிருந்து தேர்ந்தெடுக்கப்படுகிறது. சீனாவில் தயாரிக்கப்பட்ட, ASME நிலையான ஃபிளேன்ஜ் ஒய்-வகை வடிப்பான்கள் WCB, SUS304 மற்றும் SUS316L பொருட்களால் செய்யப்படுகின்றன, இது பல்வேறு ஊடகங்களுக்கு அரிப்பு எதிர்ப்பு மற்றும் இணக்கத்தன்மையை வழங்குகிறது.

வடிகட்டலுக்குப் பொருந்தாத பொருட்கள்

Shenchi ASME B flange Y-வகை வடிப்பான்கள் பின்வரும் பொருட்களை வடிகட்டுவதற்கு ஏற்றவை அல்ல: ஊடகத்தில் கரைந்துள்ள இரசாயனங்கள் (உப்புநீரில் உள்ள உப்புகள், அமிலங்கள் மற்றும் கரைசல்களில் உள்ள காரங்கள் போன்றவை); எண்ணெய்-நீர் குழம்புகள்; பிசுபிசுப்பு பசைகள் அல்லது கொலாய்டுகள்; நார்ச்சத்துள்ள மென்மையான அசுத்தங்கள் (அவை வடிகட்டி திரையில் ஊடுருவி அல்லது சுற்றிக்கொள்ளலாம்); மற்றும் வாயு ஊடகங்களில் வாயு அசுத்தங்கள். இந்த மீடியாவிற்கு, பிற வகை வடிகட்டிகள் தேர்ந்தெடுக்கப்பட வேண்டும். ASME B flange Y-வகை வடிப்பான்களை விற்கும்போது, ​​தவறான தேர்வைத் தவிர்ப்பதற்காக வாடிக்கையாளரிடம் மீடியா பண்புகளை Shenchi உறுதிப்படுத்தும். விலை பட்டியல்களுடன் கூடிய ASME B ஃபிளேன்ஜ் Y-வகை வடிகட்டிகள் விரிவான தேர்வு வழிகாட்டுதல்களை உள்ளடக்கியது.
